蒸汽噴射器ZS型

質量穩定：全程質量監控，細致入微，全方位檢測，保證產品質量！
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

咨詢價格產品細節

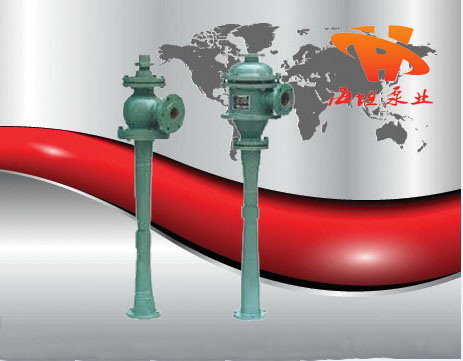

ZS型蒸汽噴射器產品：

ZS型蒸汽噴射器產品簡介：

ZS型蒸汽噴射器是水力噴射串聯蒸汽泵，它是利用水噴射和蒸汽噴射抽吸氣體獲得真空的新型設備。離心泵將靜止水壓力提高，壓力水從蒸汽噴嘴中高速噴射出來，使噴嘴出口處的壓力降低，形成真空，將外界氣（液）體抽吸進來，共同進入混合管，通過擴散管而與水力噴射器配套使用，它比機械真空泵具有以下特點：
1、結構簡單，性能可靠穩定，低位安裝，工作安全操作，維修方便。
2、抽氣量大，形成真空快而可靠，對被電解質無要求，可適用于多種化學解質。
3、設備內部無相對運動部件，使設備經久耐用，運輸費用低。
4、耐腐蝕性能好，花板材料用鑄鐵，鑄鐵襯聚在氟氯乙烯塑料、四氟乙烯和不銹鐵制造，提高了蒸汽噴射器的耐壓、耐酸、耐腐蝕性能，使之更適用于各種濃度的酸、堿和多種有機溶劑等腐蝕性介質。

ZS型蒸汽噴射器產品用途：

水噴射真空泵是目前工程中使用很廣、效果較好的真空獲得裝置。適用于蒸餾、蒸發、濃縮、干燥、結晶、吸收、傳質、冷凝、除氧、供氧、輸送、三廢治理等多種場合。在化工、制藥、食品、印染、制革、環保、輕工、冶金等方面應用甚廣ZSB型蒸汽噴射器ZS系列蒸汽噴射器，是一種新興的真空獲得設備，在國民經濟中發揮很大的作用。
ZSB型水噴射真空泵結構簡單、工作可靠、噪音低、無污染、使用壽命長、極少維修、管理使用方便、便于綜合利用ZSB型蒸汽噴射器ZS系列蒸汽噴射器。尤其適用于作為傳質和化學混合反應設備或抽吸有害氣體及粉塵。

ZS型蒸汽噴射器型號意義：

例如：ZS-100L
ZS-蒸汽噴射器
100-蒸發量

ZS型蒸汽噴射器,性能參數：

型號	蒸發量 Mpa	排氣量 m3/h	工作水壓 kgf/cm3	耗氣量 kg/h	汽壓 kgf/cm2	電機水泵功率kw
ZS-60L	755	60	3	40	3	3BA-9 7.5
ZS-80L	755	80	3	40	3	3BA-9 7.5
ZS-100L	755	100	3	40	3	3BA-9 7.5
ZS-120L	755	120	3	40	3	3BA-9 7.5
ZS-130L	755	130	3	45	3	3BA-9 7.5
ZS-150L	755	150	3	45	3	3BA-9 7.5
ZS-180L	680	180	4	50	4	4BA-12 15
ZS-230L	680	230	4	60	4	4BA-12 15

ZS型蒸汽噴射器,性能曲線圖：

ZS型蒸汽噴射器安裝示意圖：

型號	L1	L2	D1×Dg1		D2×Dg2		D3×Dg3		重量
型號	L1	L2	尺寸	螺孔	尺寸	螺孔	尺寸	螺孔	重量
ZS-60L 80L	440	804	166×80	φ14×4	140×50	φ14×4	140×38	φ14×4	7
ZS-100L 120L	421	806	185×80	φ18×4	160×70	φ14×4	140×50	φ14×4	71
ZS-120L 120L	421	806	185×80	φ18×4	160×70	φ14×4	140×50	φ14×4	75
蒸汽泵	316	804	160×70	φ14×4	170×50	φ14×6	G3/4”		45

ZS型蒸汽噴射器安裝示意圖：

ZS型蒸汽噴射器安裝說明：

1.本設備需以3公斤力/厘米2進行水壓試驗，5分鐘以后降至1公斤力/厘米2（表壓）
2.本設備需以1公斤力/厘米2進行氣密性試驗，時間為2小時，每小時平均泄露量不得超過0.2%（以上兩項試驗不包括出水管）。
3.本設備應根據安裝設計圖紙進行安裝，各法蘭連接不作為支承重量之用，假想線部分設備由工藝決定選用。

ZS型蒸汽噴射器接管表：

序號	規格	連接法蘭標準號	緊密面形式	用途
a	G3/4”	——	絲扣	蒸汽進口
b	φ2”	——	凹凸	氣體進口
c	M20×1.5	——	絲扣	真空表接口
d(e)	φ50（φ80）	HG5010-58	平面	水進（出）口

ZS型蒸汽噴射器故障原因及排除方法：

故障	原因	排除方法
真空度達不到真空度下降真空度不穩定	循環水的堿或酸的濃度增高，多孔板或擴壓器的孔徑有水垢縮小了。	用酸液清洗或更換零件。調整循環水的酸堿濃度。
	水池中的循環水溫度升高。	更換或加入部分循環水，降低水溫。
	水泵故障，壓力突然下降，流量減少。	更換水泵。清洗水泵葉輪和內殼的水垢或異物。
	系統泄漏。	檢查系統進行堵漏。
	循環水中夾帶大量氣泡。	在排水管和水泵進水管之間設置擋板。循環水中帶有大量氣泡，更換循環水。
倒水 (即循環水由吸入口流出)	噴嘴、多孔板孔徑腐蝕變形。	更換噴嘴或多孔板。調節水池中的酸堿濃度。
	噴嘴、多孔板加工不準確。	正確加工符合圖紙精度標準。
	混和管加工不準確，表面腐蝕。	正確加工保證同心度，光潔度，符合標準。
	多孔板有異物堵塞。	清除異物。清理水池。
	水泵壓力突然降低。	檢查水泵，更換或修理。
	操作程序不當。	關水泵排水與大氣平衡。
	循環水倒流入系統中。	在系統中安裝止回閥
	大氣壓力波動影響背壓。	在排水管下接一米長的尾管

聲明：由于產品一直在更新，本文中所有文字、數據、圖片均只適用于參考，ZS型蒸汽噴射器性能參數、ZS型蒸汽噴射器使用場合、ZS型蒸汽噴射器材質要求、ZS型蒸汽噴射器結構、ZS型蒸汽噴射器安裝尺寸以及ZS型蒸汽噴射器的價格等詳情，我們一定會盡心盡力為您提供優質的服務。

相關水力噴射器系列產品：

ZS型蒸汽噴射器，W型水力噴射器。
